Консольные конструкции в строительстве: как проектируют здания с большими выносами без дополнительных опор

Введение: как здания могут выступать за пределы опор

Современная архитектура всё чаще использует решения, при которых отдельные части здания выступают за пределы основных опор, создавая эффект нависающих этажей или парящих над землёй объёмов. Такие конструкции можно увидеть в жилых домах, офисных центрах, музеях и общественных сооружениях. Они позволяют создавать выразительные архитектурные формы, использовать пространство более рационально и реализовывать проекты, которые невозможно выполнить с помощью традиционных схем расположения опор.

Выступающие части здания могут выполнять не только декоративную, но и практическую функцию. Например, нависающий этаж позволяет организовать защищённую от осадков входную зону, увеличить полезную площадь верхних уровней без расширения основания здания или сформировать открытое пространство под сооружением. В некоторых проектах консольные решения помогают сохранить свободный проход, избежать размещения колонн в определённых зонах или подчеркнуть архитектурную концепцию объекта.

Однако за визуальной лёгкостью таких сооружений стоят сложные инженерные решения. Чем дальше конструкция выступает за пределы опоры, тем выше требования к её прочности, жёсткости и устойчивости. Проектировщикам необходимо учитывать не только вес самой конструкции, но и нагрузки от людей, оборудования, отделочных материалов, ветра и других воздействий. При этом важно обеспечить надёжную передачу усилий на основные несущие элементы здания.

Поэтому проектирование подобных объектов требует тесного взаимодействия архитекторов и инженеров-конструкторов. Архитектурная идея должна быть согласована с возможностями конструктивной системы ещё на ранних этапах разработки проекта. Это позволяет определить допустимые размеры выносов, подобрать подходящие материалы и предусмотреть необходимые решения для безопасной эксплуатации здания.

Консольные конструкции наглядно показывают, как инженерные расчёты позволяют расширять возможности современной архитектуры. Грамотное проектирование помогает создавать здания с большими выступающими элементами, сохраняя их надёжность, функциональность и выразительный внешний вид.

Есть вопросы по проектированию?

Укажите контактный телефон, наш специалист перезвонит и проконсультирует бесплатно.

Макарова Анна Викторовна

Руководитель отдела проектирования

Оставить заявку

Оставьте это поле пустым

Отправить заявку

Нажимая на кнопку отправить Вы соглашаетесь с правилами обработки персональных данных

Что такое консольная конструкция и как она работает

Консольная конструкция — это элемент здания, который закреплён с одной стороны, а другая его часть выступает за пределы опоры и остаётся без дополнительной поддержки снизу. Именно такой принцип позволяет создавать выступающие этажи, нависающие объёмы, балконы и другие архитектурные элементы, которые словно парят в воздухе.

Чтобы понять, как работает консоль, достаточно представить обычную полку, закреплённую на стене только с одной стороны. Если поставить на её свободный край тяжёлый предмет, полка начнёт испытывать нагрузку, стремящуюся её согнуть. Чем дальше предмет находится от места крепления и чем больше его масса, тем сильнее воздействие на конструкцию. В строительстве действует тот же принцип, однако нагрузки значительно выше, а расчёты должны учитывать множество дополнительных факторов.

Как нагрузка передаётся на опоры

Главная особенность консоли заключается в том, что вся нагрузка от выступающей части должна передаваться через закреплённый участок на несущую систему здания. При этом сама конструкция не имеет опоры непосредственно под свободным краем, поэтому её работа существенно отличается от работы обычной балки, опирающейся на колонны с двух сторон.

Например, если верхний этаж здания выступает за пределы расположенных ниже колонн, его вес и другие действующие нагрузки передаются на внутреннюю часть несущей системы. В зависимости от конструктивной схемы усилия могут восприниматься балками, стенами, колоннами и другими элементами, а затем передаваться на фундамент.

При этом важно учитывать не только сам выступающий участок, но и ту часть конструкции, которая остаётся внутри здания. Именно она обеспечивает закрепление консоли и воспринимает возникающие усилия. Поэтому большой вынос часто требует усиления внутренних участков перекрытий, балок или других несущих элементов.

Почему консоль испытывает изгиб

Когда на конструкцию действует нагрузка, возникает изгибающий момент — внутреннее силовое воздействие, которое стремится изогнуть элемент. В консольных конструкциях он особенно важен, поскольку максимальные значения при типичных схемах нагружения часто возникают в месте закрепления.

Представим железобетонную плиту, которая выступает за фасад здания и образует нависающую часть этажа. Под собственным весом, нагрузкой от стен, людей и оборудования плита стремится прогнуться вниз. В результате в её сечениях возникают внутренние усилия: одна зона материала работает преимущественно на сжатие, другая — на растяжение. В железобетоне растягивающие усилия в значительной степени воспринимает арматура, а бетон преимущественно работает на сжатие.

Поэтому расположение арматуры в консольной плите отличается от привычного армирования обычного перекрытия. При типичной схеме, когда плита закреплена с внутренней стороны и выступает наружу, основная рабочая арматура на участке выноса располагается в верхней зоне. Она должна быть надёжно заведена в закреплённую часть конструкции на предусмотренную проектом длину. Если неправильно определить армирование или обеспечить недостаточное закрепление стержней, конструкция может потерять несущую способность даже при достаточной толщине плиты.

От чего зависит величина прогиба

Помимо прочности, при проектировании консоли необходимо учитывать её жёсткость — способность сопротивляться деформациям под нагрузкой. Даже если конструкция не разрушается, чрезмерный прогиб может привести к повреждению отделки, появлению трещин, нарушению работы ограждающих элементов и проблемам при эксплуатации.

На величину прогиба влияют несколько факторов:

• Длина выноса. Чем длиннее выступающая часть, тем сильнее она обычно деформируется под одинаковой распределённой нагрузкой. При увеличении длины выноса прогиб может возрастать особенно заметно.
• Величина нагрузки. Собственный вес конструкции, масса отделочных материалов, люди, оборудование и другие воздействия увеличивают деформации.
• Материал и сечение элемента. Жёсткость зависит от свойств материала, высоты и ширины сечения, а также от принятой конструктивной схемы.
• Способ закрепления. Надёжность соединения с основной конструкцией здания напрямую влияет на работу консоли и её способность воспринимать нагрузки.
• Длительность действия нагрузки. В железобетонных конструкциях со временем могут увеличиваться деформации из-за ползучести бетона и других особенностей поведения материала.

Например, две консольные плиты одинаковой длины могут вести себя по-разному, если одна выполнена с большей конструктивной высотой или имеет другое армирование. Поэтому при проектировании нельзя ориентироваться только на внешний вид или толщину элемента: необходимо учитывать его фактическую работу под нагрузкой.

Почему важно учитывать всю несущую систему

Консоль нельзя рассматривать как изолированный выступающий элемент. Её работа зависит от конструкции, к которой она присоединена, а возникающие усилия влияют на соседние балки, перекрытия, стены и колонны. Если консоль является частью большого нависающего объёма, дополнительные требования предъявляются также к общей устойчивости здания и распределению нагрузок между его элементами.

Предположим, что несколько этажей здания выступают за пределы нижних колонн. В этом случае нагрузка от нависающей части должна передаваться на внутренние несущие конструкции по заранее предусмотренной схеме. Проектировщикам необходимо проверить не только прочность самого выступа, но и способность внутренних элементов воспринимать дополнительные усилия. В противном случае конструкция, которая выглядит устойчивой сама по себе, может создать чрезмерную нагрузку на другие части здания.

Принцип консоли основан на передаче нагрузок от свободно выступающей части к закреплённой несущей системе. Надёжность такого решения определяется совместной работой всех элементов, правильным расчётом изгиба, прогибов и соединений. Именно понимание этих процессов позволяет создавать архитектурные формы с большими выносами без дополнительных опор непосредственно под выступающей частью.

Где применяются консольные решения в современной архитектуре

Консольные конструкции позволяют создавать здания с выступающими этажами, нависающими объёмами и большими выносами без дополнительных опор непосредственно под выступающей частью. Они используются не только для создания необычного внешнего вида, но и для решения практических задач: увеличения полезной площади, организации защищённых пространств, сохранения свободных проходов и рационального использования участка.

В зависимости от назначения здания, величины выноса и действующих нагрузок консольные элементы могут выполнять разные функции.

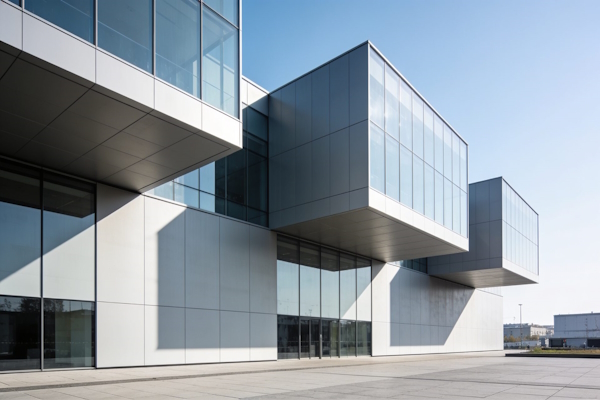

Выступающие этажи и нависающие объёмы

Выступающие этажи позволяют увеличить площадь верхних уровней здания, не расширяя его основание. Такое решение применяется в жилых домах, гостиницах, офисных центрах и общественных сооружениях, особенно если участок имеет ограниченную площадь или необходимо сохранить свободное пространство на нижнем уровне.

Нависающий объём может выполнять несколько задач:

• Увеличивать полезную площадь помещений верхнего этажа.
• Формировать крытую входную зону или пространство для прохода.
• Создавать выразительный архитектурный силуэт.
• Обеспечивать дополнительное затенение фасада и прилегающей территории.

При проектировании важно учитывать, что увеличение выноса повышает нагрузку на несущую систему. Поэтому архитектурную форму согласовывают с конструктивной схемой здания, а выступающую часть рассчитывают вместе с элементами, которые воспринимают и передают возникающие усилия.

Консольные балконы и террасы

Балконы и террасы — один из наиболее распространённых примеров применения консолей. Они позволяют организовать открытое пространство за пределами фасада, не устанавливая колонны под плитой. Благодаря этому сохраняются свободный обзор, естественное освещение нижних помещений и визуальная лёгкость архитектурного решения.

При проектировании таких элементов необходимо учитывать не только собственный вес плиты, но и нагрузку от людей, ограждений, покрытий, мебели и возможного скопления снега. Отдельное внимание уделяется защите от влаги, поскольку её проникновение в железобетон может привести к коррозии арматуры и постепенному разрушению материала.

Основные задачи консольных балконов и террас:

• увеличение функциональной площади квартиры или общественного помещения;
• создание открытых зон отдыха без дополнительных опор;
• сохранение свободного пространства под балконом;
• формирование выразительного ритма фасада.

При этом длина выноса ограничивается не только прочностью конструкции. Необходимо также обеспечить допустимые прогибы, надёжность крепления и долговечность узлов примыкания к зданию.

Нависающие части общественных и коммерческих зданий

В музеях, выставочных центрах, торговых комплексах и офисных зданиях  консольные решения часто становятся частью архитектурной концепции. Выступающий объём позволяет выделить главный вход, сформировать просторную общественную зону или создать эффектный переход между различными частями здания.

Например, верхний этаж может нависать над площадью перед входом, обеспечивая защиту посетителей от дождя и солнца. В других проектах консоль используется для размещения выставочных залов или офисных помещений над открытым пространством, которое необходимо сохранить свободным для движения людей.

При реализации таких решений проектировщики учитывают:

• повышенные нагрузки от больших площадей перекрытий и наружных стен;
• ветровое воздействие на выступающие части здания;
• устойчивость несущей системы и работу узлов соединения;
• ограничения по прогибам, особенно при наличии остекления и хрупкой отделки;
• возможность монтажа крупных конструктивных элементов.

Чем масштабнее нависающий объём, тем важнее согласованная работа всех частей здания. Для передачи усилий могут применяться крупные балки, стальные фермы, железобетонные элементы или комбинированные конструктивные системы.

Смотровые площадки и выступающие платформы

Консольные конструкции позволяют создавать смотровые площадки, выступающие за край скалы, здания или искусственного сооружения. Такие решения дают возможность организовать обзор без установки опор в труднодоступной зоне или непосредственно под платформой.

В отличие от обычных балконов, смотровые площадки могут подвергаться значительным ветровым воздействиям и динамическим нагрузкам от перемещения посетителей. Если используется стеклянное покрытие, необходимо дополнительно учитывать требования к безопасности остекления, его деформациям и надёжности креплений.

При проектировании подобных объектов особое значение имеют:

• безопасность посетителей при максимальной расчётной нагрузке;
• устойчивость платформы и её несущих элементов;
• надёжность ограждений и соединений;
• ограничение вибраций и прогибов;
• устойчивость материалов к атмосферным воздействиям и перепадам температур.

Такие сооружения наглядно демонстрируют, насколько тесно связаны архитектурный замысел и инженерный расчёт: платформа может выглядеть практически невесомой, но должна сохранять необходимую жёсткость и надёжность при всех предусмотренных условиях эксплуатации.

Консольные козырьки и большие выносы кровли

Козырьки и нависающие кровли применяются для защиты входов, пешеходных зон, террас, парковочных мест и открытых площадок. Их основная особенность заключается в том, что опорные элементы можно расположить за пределами защищаемого пространства, оставив проход свободным.

В небольших сооружениях вынос может обеспечиваться консольными балками или плитами. Для больших кровель используют стальные фермы, пространственные конструкции и другие системы, позволяющие перекрывать значительные расстояния.

При проектировании необходимо учитывать не только вес кровли, но и снеговые и ветровые нагрузки. Ветровое воздействие может создавать не только давление, но и подъёмную силу, стремящуюся оторвать конструкцию от опор. Поэтому особое внимание уделяется креплениям, анкеровке и передаче усилий на несущий каркас.

Консольные козырьки решают сразу несколько задач: защищают людей от осадков, подчёркивают входную группу, уменьшают количество опор на открытой территории и позволяют создавать более свободные архитектурные пространства.

Консольные конструкции на участках со сложным рельефом

На участках со сложным рельефом консольные решения могут помочь приспособить здание к перепадам высот и сократить вмешательство в существующий ландшафт. Например, часть дома может выступать над склоном, тогда как основные несущие элементы располагаются на участках, где возможно устройство надёжного основания.

Такой подход позволяет уменьшить объём земляных работ в некоторых проектах, сохранить отдельные элементы природного рельефа и сформировать террасы с открытым видом. Однако сам по себе консольный вынос не гарантирует экономии: итог зависит от геологии участка, схемы передачи нагрузок и сложности несущих конструкций.

В подобных проектах необходимо оценивать:

• характеристики грунтов и условия устройства фундаментов;
• устойчивость склона и возможное развитие деформаций;
• ветровые воздействия на выступающие объёмы;
• распределение нагрузок между опорами;
• возможность безопасного монтажа конструкций на высоте.

Особенно важно учитывать взаимосвязь здания с основанием. Даже если выступающий элемент рассчитан правильно, недостаточная устойчивость фундамента или склона может повлиять на безопасность всей системы.

Что объединяет все эти решения?

Несмотря на различия в назначении, все перечисленные конструкции подчиняются одному принципу: нагрузка от выступающей части должна передаваться на несущую систему через предусмотренные проектом элементы и соединения. При этом архитектурная выразительность не должна достигаться за счёт недопустимых деформаций или чрезмерного усложнения конструкции.

Выбор консольного решения зависит от функции здания, требуемой длины выноса, материалов, условий эксплуатации и экономической целесообразности. Именно поэтому одинаковая архитектурная задача может потребовать разных конструктивных схем — от сравнительно простой железобетонной плиты до сложной стальной системы с крупными балками и фермами.

ВАШИ ВЫГОДЫ

Лучшая цена

Гарантия на работы

Разработка проекта
от 15 дней

Решение задач
«под ключ»

Выполняем
строительные работы

Какие конструктивные системы позволяют создавать большие выносы

Для создания зданий с выступающими этажами и нависающими объёмами применяют различные конструктивные системы. Их задача — воспринимать нагрузку от выступающей части и передавать её на основные несущие элементы здания без установки дополнительных опор непосредственно под выносом. Такие решения позволяют архитекторам создавать открытые пространства и реализовывать сложные формы зданий.

Выбор решения зависит от длины выступающей части, массы конструкции, материала и расположения опор. Также учитываются условия эксплуатации здания, требования к внешнему виду и возможность монтажа выбранной системы.

Железобетонные плиты и балки

Железобетон применяется для устройства консольных балконов, козырьков и выступающих частей перекрытий. Бетон воспринимает преимущественно сжимающие усилия, а арматура — растягивающие, благодаря чему конструкция может выдерживать значительные нагрузки. Такое сочетание материалов позволяет создавать прочные элементы, подходящие для различных архитектурных решений.

Преимуществами железобетона являются высокая жёсткость, долговечность и возможность создавать элементы различной формы. Однако собственный вес материала увеличивает нагрузку на несущие конструкции и фундаменты. Поэтому при больших выносах вместо одной массивной плиты могут использоваться дополнительные балки, которые передают усилия на колонны и стены. Выбор конкретного решения зависит от расчётных нагрузок и допустимых деформаций.

Стальные конструкции

Стальные балки и консоли позволяют создавать значительные выносы при сравнительно небольшой массе конструкции. Их используют в офисных зданиях, общественных сооружениях и проектах со сложной архитектурой. Благодаря возможности изготовления элементов по индивидуальным размерам сталь подходит для реализации нестандартных конструктивных схем.

Основные преимущества стали:

• высокая прочность при относительно небольшом весе;
• возможность изготовления элементов по индивидуальным размерам;
• удобство монтажа крупных конструкций;
• возможность сочетания с железобетонными перекрытиями.

При проектировании необходимо учитывать устойчивость стальных элементов, надёжность соединений, возможные прогибы и защиту металла от коррозии и огня. Кроме того, закреплённая часть балки должна быть рассчитана на восприятие усилий от выступающего участка. Отдельное внимание уделяется узлам соединения, поскольку их недостаточная прочность может повлиять на работу всей конструкции.

Пространственные фермы

Фермы представляют собой систему соединённых стержней, которая позволяет эффективно распределять нагрузку между отдельными элементами. Их применяют, когда необходимо поддержать крупный нависающий объём или несколько выступающих этажей. Благодаря своей конструкции фермы позволяют перекрывать значительные расстояния без большого количества промежуточных опор.

Например, в многоэтажном здании стальную ферму можно разместить в техническом этаже, чтобы она поддерживала верхние уровни, выступающие за пределы нижних колонн. Нагрузка от нависающей части передаётся через ферму на предусмотренные проектом опоры. При этом сама ферма может быть скрыта за фасадной отделкой или интегрирована в архитектурный облик здания.

Такое решение позволяет создавать большие открытые пространства без дополнительных колонн под выступающей частью. Однако фермы требуют тщательного расчёта стержней и соединений, а их конструктивная высота должна быть согласована с планировкой здания. Также необходимо учитывать устойчивость сжатых элементов и возможные деформации всей системы под нагрузкой.

Комбинированные конструктивные системы

В сложных проектах используют сочетание стали и железобетона. Например, стальные балки могут поддерживать железобетонные перекрытия, а железобетонное ядро здания — участвовать в обеспечении общей жёсткости и восприятии усилий. Такой подход позволяет подобрать конструкцию с учётом особенностей конкретного здания и требуемой длины выноса.

Комбинированные системы позволяют использовать преимущества разных материалов: сталь обеспечивает высокую прочность при относительно небольшой массе, а железобетон при соответствующем проектном решении обеспечивает необходимую жёсткость и устойчивость. Это особенно полезно при проектировании крупных зданий, в которых отдельные элементы выполняют разные несущие функции.

При этом важно правильно рассчитать соединения между материалами и обеспечить совместную работу всех элементов. Если усилия не передаются между ними в соответствии с расчётной схемой, конструкция не сможет работать так, как предусмотрено проектом. Поэтому проектировщики проверяют не только отдельные элементы, но и взаимодействие всей системы при различных сочетаниях нагрузок.

От чего зависит допустимая длина выноса?

Универсального ограничения для всех консольных конструкций нет. Допустимая длина выступающей части определяется расчётами с учётом особенностей конкретного здания. При этом увеличение выноса не всегда требует применения более прочного материала: иногда эффективнее изменить геометрию элемента или всю конструктивную схему.

При проектировании учитывают:

• Длину выноса. Чем дальше конструкция выступает за пределы опоры, тем выше обычно изгибающие усилия и деформации.
• Величину нагрузки. Помимо собственного веса, учитывают людей, оборудование, отделочные материалы, снег и ветер.
• Материал и размеры элементов. Жёсткость конструкции зависит от характеристик материала и геометрии её сечения.
• Надёжность закрепления. Соединения должны обеспечивать передачу усилий от консоли к основной несущей системе.
• Состояние остальных конструкций. Колонны, стены и фундаменты должны выдерживать дополнительные нагрузки, возникающие из-за выступающей части.

Например, для небольшого балкона может быть достаточно железобетонной плиты с рассчитанным армированием. Для крупного нависающего объёма, включающего несколько этажей, может потребоваться система стальных балок или пространственных ферм. В каждом случае окончательное решение принимается на основании инженерных расчётов, а не только желаемых архитектурных размеров.

Большие консольные выносы создаются не за счёт одного усиленного элемента, а благодаря согласованной работе всей несущей системы. Правильно подобранная конструктивная схема позволяет реализовать архитектурный замысел, сохранив необходимую прочность, жёсткость и безопасность здания. При этом наиболее эффективным решением становится то, которое одновременно отвечает техническим требованиям, архитектурной задаче и условиям строительства.

Портфолио работ

Все проекты Заказать проект

Промышленное здание

Смотреть в деталях

Площадь: 1895м²

Выполненные работы:

Технический заказчик

Генеральный подрядчик

Проектирование

Земляные работы

Монолитные работы

Монтаж металлических конструкций

Устройство кровли и стен

Устройство фасадов

Монтаж инженерных сетей

Отделочные работы

Сервисный центр "БЕЛАЗ"

Смотреть в деталях

Площадь: 1496м²

Выполненные работы:

Технический заказчик

Генеральный подрядчик

Проектирование

Земляные работы

Монолитные работы

Монтаж металлических конструкций

Устройство кровли и стен

Устройство фасадов

Монтаж инженерных сетей

Отделочные работы

Как рассчитывают консольные конструкции: нагрузки, прочность и прогибы

Расчёт консольных конструкций необходим, чтобы определить, какую нагрузку может выдержать выступающая часть здания, насколько сильно она будет деформироваться и какой длины может быть вынос без дополнительных опор. При проектировании учитывают не только саму консоль, но и элементы, к которым она крепится, поскольку именно через них усилия передаются на основную несущую систему здания.

Особенность таких конструкций заключается в том, что нагрузка от свободного края создаёт значительные усилия в месте закрепления. Поэтому даже сравнительно небольшой выступ может потребовать серьёзных инженерных расчётов, особенно если он несёт часть этажа, наружные стены или тяжёлое оборудование.

Определение нагрузок на конструкцию

Первый этап расчёта — определение всех нагрузок, которые будут действовать на консоль в процессе эксплуатации. Их величина зависит от назначения здания, материала конструкции, длины выноса и условий окружающей среды.

При проектировании учитывают:

• Постоянные нагрузки. Собственный вес бетона, стали, перекрытий, стен, утеплителя, отделки и других элементов, которые постоянно находятся на конструкции.
• Временные нагрузки. Вес людей, мебели, оборудования и других объектов, размещение которых может меняться в процессе эксплуатации.
• Снеговые нагрузки. Особенно важны для выступающих кровель, козырьков и горизонтальных поверхностей, на которых может накапливаться снег.
• Ветровые воздействия. Ветер создаёт давление и отсос на поверхности здания, а на отдельных выступающих элементах может вызывать дополнительные усилия и колебания.
• Особые воздействия. В зависимости от объекта могут учитываться температурные изменения, сейсмические воздействия и другие факторы, предусмотренные условиями проектирования.

Все нагрузки определяются по назначению конструкции и применимым строительным нормам. Затем специалисты рассматривают предусмотренные сочетания воздействий, поскольку максимальные усилия могут возникать при одновременном действии нескольких нагрузок.

Например, для консольного балкона учитывают вес железобетонной плиты, ограждений и покрытия, нагрузку от людей, а также снег и соответствующие климатические воздействия. Для выступающего этажа дополнительно принимают во внимание вес наружных стен и других элементов, которые передают нагрузку на консольную систему.

Расчёт изгибающих моментов и поперечных сил

Когда нагрузка действует на консоль, в её сечениях возникают внутренние усилия. К основным относятся изгибающий момент и поперечная сила. Они определяют, какие воздействия должна выдерживать конструкция и какие характеристики необходимы для обеспечения её надёжности.

Изгибающий момент стремится изогнуть элемент, а поперечная сила связана с воздействием, которое может вызывать сдвиг в его сечениях. При типичной схеме консоли с нагрузкой, направленной вниз, наибольшие значения этих усилий часто возникают возле закрепления.

Величина изгибающего момента зависит не только от массы нагрузки, но и от расстояния до места её приложения. Чем дальше нагрузка расположена от опоры, тем сильнее её воздействие на закреплённую часть конструкции. Поэтому увеличение длины выноса может существенно повысить требования к прочности балки или плиты.

Например, при проектировании нависающего этажа инженеры определяют, какие усилия возникают в выступающих балках и в участках здания, обеспечивающих их закрепление. После этого проверяют, способны ли элементы воспринимать расчётные нагрузки без разрушения и потери устойчивости. Если несущей способности недостаточно, изменяют сечение, материал, схему закрепления или предусматривают дополнительные конструктивные элементы.

Проверка прочности конструкции

Расчёт на прочность позволяет установить, способны ли материалы и отдельные элементы выдерживать возникающие усилия без разрушения. При этом учитываются характеристики бетона, арматуры, стали или других применяемых материалов, а также форма и размеры поперечного сечения.

Для железобетонных консолей проверяют работу бетона и арматуры, включая их расположение и надёжность анкеровки. Для стальных элементов оценивают прочность сечений, устойчивость и работу соединений. Кроме того, необходимо проверить участки закрепления, поскольку они воспринимают значительные усилия от выступающей части.

Важно понимать, что достаточная прочность самой консоли ещё не гарантирует надёжность всего здания. Дополнительные усилия передаются на балки, стены, колонны и фундаменты, поэтому эти элементы также должны соответствовать расчётным требованиям.

Почему необходимо рассчитывать прогибы?

Даже если конструкция обладает достаточной прочностью, под нагрузкой она может заметно изгибаться. Поэтому при проектировании проверяют не только возможность разрушения, но и жёсткость — способность конструкции ограничивать деформации.

Чрезмерный прогиб может привести к появлению трещин в отделке, повреждению перегородок, нарушению работы остекления и ухудшению внешнего вида здания. В некоторых случаях деформации также затрудняют эксплуатацию помещений или создают проблемы в местах соединения отдельных элементов.

На величину прогиба влияют:

• длина выступающей части;
• величина и распределение нагрузки;
• материал и геометрия сечения;
• условия закрепления;
• длительность действия нагрузки и особенности поведения материала во времени.

Например, длинная консольная плита может выдерживать расчётную нагрузку, но заметно прогибаться под собственным весом и нагрузкой от людей. Чтобы ограничить деформации, проектировщик может увеличить конструктивную высоту плиты, изменить схему армирования или предусмотреть балки, повышающие жёсткость системы.

При этом допустимые значения прогибов устанавливаются с учётом действующих норм, назначения конструкции и требований к отделке и другим связанным элементам.

Как определяют безопасную длину выноса?

Безопасная длина консоли не задаётся одним универсальным значением. Она определяется результатами расчётов, которые должны подтвердить выполнение требований по прочности, жёсткости, устойчивости и надёжности соединений.

В процессе проектирования специалисты рассматривают несколько вариантов геометрии конструкции и оценивают, как изменение длины выноса влияет на внутренние усилия и деформации. Если увеличение выступающей части приводит к превышению допустимых значений, необходимо изменить конструктивное решение.

Для этого могут применяться следующие меры:

• увеличение высоты или изменение формы сечения балки;
• подбор другого материала или более эффективной конструктивной системы;
• устройство дополнительных балок или ферм;
• усиление участка закрепления;
• перераспределение нагрузки между несущими элементами;
• изменение длины выноса с учётом архитектурных требований.

Например, если необходимо создать большой нависающий объём в общественном здании, обычной консольной плиты может оказаться недостаточно. В таком случае проектировщики могут рассмотреть стальные балки или пространственные фермы, передающие нагрузку на внутреннюю часть здания. Окончательный выбор зависит от расчётов, планировки, доступной конструктивной высоты и условий монтажа.

Проверка закрепления и общей работы здания

Особое внимание при расчёте уделяется участку, через который консоль соединяется с основной несущей системой. Он должен обеспечивать передачу изгибающих моментов, поперечных сил и других возникающих усилий в соответствии с принятой расчётной схемой.

Если закрепление недостаточно надёжно, конструкция может не обеспечить требуемую несущую способность даже при достаточной прочности самой балки или плиты. Поэтому проверяют соединения, анкеровку арматуры, болтовые и сварные узлы, а также прочность элементов, воспринимающих передаваемые усилия.

Для крупных консольных объёмов расчёт выполняют с учётом работы здания в целом. Дополнительные нагрузки могут изменять распределение усилий между колоннами, стенами и фундаментами, а ветровые и другие воздействия способны влиять на общую устойчивость сооружения.

Надёжность консоли определяется не одним показателем, а совокупностью расчётных проверок. Только комплексная оценка позволяет установить, соответствует ли выбранное решение требованиям безопасности и подходит ли оно для реализации конкретного архитектурного замысла.

Главные сложности проектирования и типичные ошибки

Проектирование консольных конструкций требует особого внимания к деталям, поскольку ошибки в расчётах или выборе конструктивного решения могут повлиять не только на выступающую часть, но и на надёжность всего здания. Даже если консоль выглядит массивной и прочной, её безопасность зависит от правильного закрепления, характеристик материалов и способности остальных элементов воспринимать возникающие нагрузки.

Недостаточное закрепление консоли

Одна из наиболее серьёзных проблем — недостаточная прочность узла, соединяющего консоль с основной несущей системой. В этой зоне возникают значительные изгибающие моменты и другие усилия, поэтому необходимо правильно рассчитать анкеровку арматуры, сварные и болтовые соединения, а также участки передачи нагрузки. Если закрепление не соответствует расчётным требованиям, возможны появление трещин, чрезмерные деформации и потеря несущей способности конструкции.

Неправильный выбор сечения и материала

Недостаточные размеры балки или плиты могут привести к превышению допустимых напряжений и прогибов. Однако простое увеличение сечения не всегда является оптимальным решением: массивная конструкция становится тяжелее и создаёт дополнительную нагрузку на опоры и фундамент. Поэтому при проектировании необходимо подобрать такое сочетание материала, геометрии и конструктивной схемы, которое обеспечит требуемую прочность без неоправданного увеличения массы.

Недооценка прогибов и изменения нагрузок

Даже при достаточной прочности консоль может деформироваться сильнее допустимого, что приведёт к повреждению отделки, остекления и других связанных элементов. Дополнительные сложности возникают, если после строительства меняется назначение помещений, устанавливается тяжёлое оборудование или увеличивается нагрузка на перекрытия. Поэтому проект должен учитывать предусмотренные условия эксплуатации и возможные изменения нагрузок, а любые существенные изменения следует предварительно проверять расчётами.

Влияние на остальные конструкции здания

Консоль передаёт усилия на элементы, обеспечивающие её закрепление, поэтому увеличение выноса может изменить работу всей несущей системы. Дополнительные нагрузки воспринимают колонны, стены, балки и фундаменты, которые должны быть рассчитаны на соответствующие воздействия. Если не проверить их несущую способность, усиление выступающей части может привести к перегрузке других элементов или увеличению деформаций здания.

Особое внимание уделяется узлам соединений и фундаментам: они должны обеспечивать надёжную передачу усилий от консоли к основанию. Для крупных нависающих объёмов также необходимо учитывать общую устойчивость здания и взаимодействие его конструктивных элементов.

Главная сложность проектирования заключается в необходимости обеспечить согласованную работу всей несущей системы. Точный расчёт нагрузок, правильный выбор материалов, проверка соединений и оценка влияния консоли на остальные конструкции позволяют избежать типичных ошибок и реализовать архитектурное решение без снижения безопасности здания.

Как реализуют консольные конструкции на строительной площадке

Монтаж консольных конструкций требует строгого соблюдения проектных решений и последовательности строительных операций. В отличие от обычных элементов, которые опираются на колонны или стены, консоли передают нагрузку через закреплённую часть конструкции, поэтому ошибки при монтаже могут повлиять на распределение усилий и вызвать дополнительные деформации. Особенно это важно при устройстве крупных выносов, где необходимо обеспечить точное положение элементов, надёжность соединений и устойчивость конструкции на каждом этапе работ.

Подготовка площадки и установка временных опор

Перед началом монтажа проверяют готовность несущих элементов, соответствие фактических размеров проекту и возможность безопасного выполнения работ. Если конструкция ещё не способна самостоятельно воспринимать предусмотренные нагрузки, устанавливают временные опоры, стойки или монтажные рамы. Они поддерживают элементы до завершения закрепления, набора бетоном необходимой прочности или установки всех предусмотренных проектом соединений.

Временные опоры должны быть рассчитаны на нагрузки, возникающие во время строительства, поскольку они могут отличаться от эксплуатационных. Их расположение и порядок демонтажа определяются проектом производства работ, а снятие допускается только после подтверждения готовности конструкции воспринимать нагрузку самостоятельно.

Армирование и бетонирование железобетонных консолей

При устройстве железобетонных консолей особое внимание уделяют расположению арматуры и её закреплению в основной части конструкции. В зависимости от расчётной схемы рабочая арматура должна воспринимать растягивающие усилия, возникающие при изгибе, поэтому её положение, длина анкеровки и соединение с другими элементами должны соответствовать проекту.

После установки арматурного каркаса проверяют защитный слой бетона, положение стержней и надёжность их фиксации. Затем выполняют бетонирование с соблюдением требований к укладке и уплотнению смеси, чтобы избежать пустот и дефектов в ответственных зонах. Распалубку и снятие временных опор проводят с учётом фактической прочности бетона и предусмотренной технологии производства работ.

Монтаж стальных консолей и несущих балок

Стальные конструкции часто применяют для устройства крупных выносов, поскольку они позволяют перекрывать значительные расстояния при сравнительно небольшой массе. На строительной площадке балки, фермы и другие элементы устанавливают с помощью подъёмных механизмов, после чего закрепляют в проектном положении. При монтаже важно контролировать геометрию конструкции, положение опорных узлов и соответствие фактических отметок проектным значениям.

Особое внимание уделяют соединениям, через которые передаются основные усилия. Сварные швы выполняют по установленной технологии, а болтовые соединения затягивают и контролируют в соответствии с проектными требованиями. Если предусмотрено несколько монтажных этапов, конструкцию временно закрепляют до завершения всех соединений, чтобы исключить смещение или потерю устойчивости отдельных элементов.

Контроль соединений и геометрии конструкции

Для консольных элементов точность монтажа имеет принципиальное значение. Даже небольшие отклонения положения балки, плиты или узла закрепления могут изменить фактическую схему передачи усилий и привести к дополнительным деформациям. Поэтому в процессе работ проверяют размеры, отметки, положение элементов и соответствие соединений рабочим чертежам.

В зависимости от конструктивного решения контролируют качество сварных швов, затяжку болтов, анкеровку арматуры и состояние бетона в местах передачи нагрузки. При необходимости применяют инструментальные измерения и методы неразрушающего контроля. Если обнаружены существенные отклонения или дефекты, продолжение работ согласовывают с ответственными специалистами, а исправления выполняют в установленном порядке.

Соблюдение последовательности строительных работ

При монтаже консольных конструкций нельзя произвольно менять порядок операций, предусмотренный проектом. Установка дополнительных элементов, бетонирование, выполнение соединений и снятие временных опор должны происходить в установленной последовательности, поскольку на промежуточных этапах конструкция может работать иначе, чем после завершения строительства.

Например, при монтаже крупной стальной консоли сначала могут устанавливать основные несущие элементы, затем выполнять их временное закрепление и соединение с каркасом здания, после чего монтировать остальные части системы. Преждевременное снятие опор или передача нагрузки на незавершённую конструкцию способны вызвать смещение элементов, увеличение прогибов и повреждение соединений.

Почему точность монтажа особенно важна при больших выносах?

Чем больше длина консоли, тем чувствительнее конструкция к нагрузкам, деформациям и отклонениям геометрии. Ошибка в положении закрепления или недостаточная жёсткость временной системы могут повлиять не только на выступающий элемент, но и на балки, колонны и другие части здания, воспринимающие передаваемые усилия.

Поэтому качество реализации консольных конструкций обеспечивается не отдельной операцией, а совокупностью мер: подготовкой площадки, правильным устройством временных опор, соблюдением технологии монтажа, контролем соединений и проверкой геометрии. Только последовательное выполнение проектных требований позволяет получить конструкцию, которая сохраняет предусмотренные прочность, жёсткость и надёжность в процессе эксплуатации.

Насколько далеко может выступать конструкция без дополнительных опор

Универсального значения, определяющего максимальную длину консольного выноса, не существует. Одна конструкция может выступать за пределы опор на сравнительно небольшое расстояние, тогда как другая позволяет создавать нависающие объёмы, охватывающие значительную часть здания. Возможность реализации такого решения зависит от материала, геометрии элементов, способа закрепления, действующих нагрузок и способности всей несущей системы воспринимать возникающие усилия.

При проектировании важно учитывать не только то, насколько далеко можно вынести конструкцию, но и то, как она будет вести себя под нагрузкой. Даже если прочности материала достаточно, чрезмерный прогиб, недостаточная жёсткость соединений или перегрузка опор могут сделать выбранное решение неприемлемым. Поэтому предельный вылет определяют на основании инженерных расчётов, а не только исходя из архитектурного замысла.

Какие факторы ограничивают длину выноса?

На допустимую длину консоли влияет совокупность конструктивных и эксплуатационных условий. Изменение одного параметра может потребовать пересмотра всей схемы, поскольку увеличение выноса обычно сопровождается ростом изгибающих усилий и деформаций.

• Материал конструкции. Железобетон, сталь и комбинированные системы обладают разными характеристиками прочности, жёсткости и массы. Например, стальные балки позволяют создавать сравнительно лёгкие конструкции с большими выносами, а железобетонные элементы отличаются высокой жёсткостью, но могут создавать значительную нагрузку на несущую систему из-за собственного веса.
• Размеры и форма сечения. Высота балки, толщина плиты и геометрия несущего элемента влияют на его сопротивление изгибу и прогибам. Иногда увеличение конструктивной высоты позволяет эффективнее повысить жёсткость, чем простое увеличение ширины элемента.
• Схема закрепления. Консоль должна быть надёжно соединена с основной несущей системой здания. Чем сложнее условия закрепления и передачи усилий, тем больше внимания требуется расчёту соединений, анкеровки и элементов, воспринимающих нагрузку.
• Величина и характер нагрузок. Собственный вес конструкции, наружных стен, отделки, людей, оборудования, снеговые и ветровые воздействия определяют усилия, возникающие в консоли. Поэтому одинаковый по длине вынос может быть допустим для лёгкого козырька, но потребовать совершенно другой конструктивной схемы для жилого этажа.
• Допустимые деформации. Конструкция должна не только сохранять прочность, но и ограничивать прогибы. Чрезмерное перемещение выступающей части может привести к трещинам, повреждению фасада, нарушению работы остекления и ухудшению эксплуатационных характеристик здания.
• Работа здания в целом. Увеличение выноса влияет на балки, колонны, стены и фундаменты, которые воспринимают передаваемые усилия. Поэтому расчёт должен подтверждать надёжность не только самой консоли, но и всей системы, частью которой она является.

Можно ли увеличить вылет без установки дополнительных опор?

Если архитектурный замысел предполагает значительный вынос, проектировщики могут изменить конструктивную схему, чтобы эффективнее распределить нагрузку и ограничить деформации. При этом речь не обязательно идёт о простом усилении одного элемента: иногда более рационально изменить расположение несущих частей или применить другую систему передачи усилий.

Для увеличения вылета могут использоваться:

• балки с увеличенной конструктивной высотой;
• стальные или железобетонные фермы;
• комбинированные несущие системы;
• усиленные участки закрепления;
• перераспределение нагрузок между несколькими элементами;
• конструктивные решения, при которых часть нагрузки передаётся на внутренние несущие элементы здания.

Например, небольшой консольный балкон может быть выполнен в виде железобетонной плиты, закреплённой в перекрытии. Если же требуется создать нависающий объём, включающий несколько этажей, может потребоваться система крупных балок или ферм, опирающихся на основные элементы каркаса. Внешне оба решения могут выглядеть как выступающая часть здания без опор снизу, однако принципы передачи нагрузки и сложность расчёта будут существенно различаться.

При этом увеличение жёсткости консоли не отменяет необходимости проверять соединения, устойчивость элементов и несущую способность фундаментов. Любое изменение конструктивной схемы должно быть обосновано расчётами и соответствовать требованиям безопасности.

Почему нельзя ориентироваться только на длину выноса?

Два здания с одинаковым выступающим расстоянием могут иметь совершенно разные конструктивные решения. В одном случае нагрузка может восприниматься сравнительно лёгкими стальными балками, в другом — массивной железобетонной системой, а в третьем — пространственной фермой, передающей усилия на внутренние части каркаса.

Поэтому оценивать возможности консоли только по её длине некорректно. Необходимо учитывать массу выступающего объёма, назначение помещений, наличие стен и оборудования, условия эксплуатации и характеристики опорных конструкций. Дополнительно проверяют поведение системы на этапах строительства, когда постоянные соединения ещё не завершены, а временные опоры могут играть важную роль.

Главный принцип проектирования заключается в том, что допустимая длина консоли определяется не отдельным элементом, а возможностями всей несущей системы. Инженерные расчёты позволяют установить, какой вылет можно реализовать при заданных нагрузках, какие конструктивные решения потребуются и насколько безопасным будет здание в эксплуатации. Именно такой подход даёт возможность создавать выразительные нависающие объёмы без дополнительных опор непосредственно под ними, не жертвуя прочностью, жёсткостью и надёжностью сооружения.

Наши клиенты
